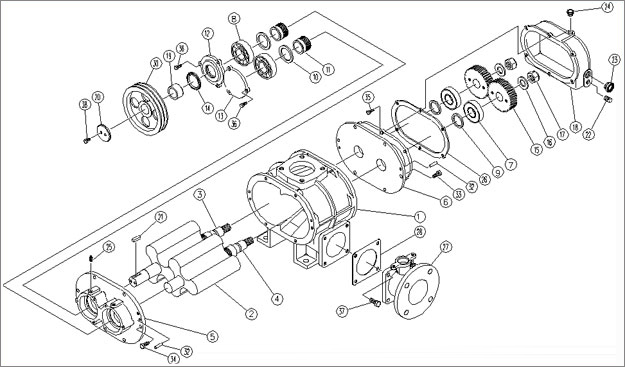

羅茨鼓風機結構主要由機殼、墻板、葉輪、進出口消聲器等4大部分組成。

機殼：主要用來支撐墻板、葉輪、消聲器和固定的作用。

墻板：主要用來連接機殼與葉輪，并支撐葉輪的旋轉，以及起到端面密封的效果。

葉輪：是羅茨風機的旋轉部分，分兩葉和三葉，現在由于三葉的比兩葉的出氣脈動小、噪聲小，運轉平穩等很多優點，已逐漸代替兩葉羅茨風機。

消聲器：用減小羅茨風機的進、出由于氣流脈動產生的噪音。

? ? 三葉羅茨風機是通過葉輪軸主動齒帶動從動齒同步相向旋轉，從而使兩葉輪之間和葉輪與墻板，葉輪與機殼之間皆具有適當?shù)墓ぷ鏖g隙，形成吸氣和排氣腔體。通過風機轉子旋轉，形成無內壓縮地將機體內氣體由進氣到排氣腔后排出機體，以達到鼓風目的。

? ? 為了保證三葉羅茨鼓風機的正常運轉，必須使兩葉輪之間、葉輪與墻板之間、葉輪與機殼之間均保持一定的間隙。

? ? 若間隙過大，會出現被壓縮出去的氣體通過間隙部分倒流回來，造成風機作功損耗，通常會顯現出來的問題是不便于調節。若間隙過小，則由于轉子、機殼受熱膨脹，可能導致兩葉輪之間、葉輪與墻板之間、葉輪與機殼之間出現相互摩擦現象，造成機殼與轉子的磨損電機負載增大。
